男生吸女生咪咪的视频,欢乐谷5.hlg471a.,免费日本欧不卡片一二区,小困困塞13高清下载,自偷自偷精华产品设计

鋁及鋁合金型材的成分及熱處理狀態(tài)對所生成的陽極氧化膜的外觀及性能有很大的影響。如進(jìn)行硫酸陽極氧化時，銅含量高的鋁合金型材，由于CuAl的溶解使膜層比較疏松、多孔；含硅高的鋁合金膜層灰暗。含銅大于5%或含硅大于7.5%的鋁合金不宜進(jìn)行鉻酸陽極氧化。含銅或硅含量高的鋁合金型材不能按膏規(guī)的方法進(jìn)行硬質(zhì)陽極氧化，而必須選用高頻硬質(zhì)氧化電源進(jìn)行。

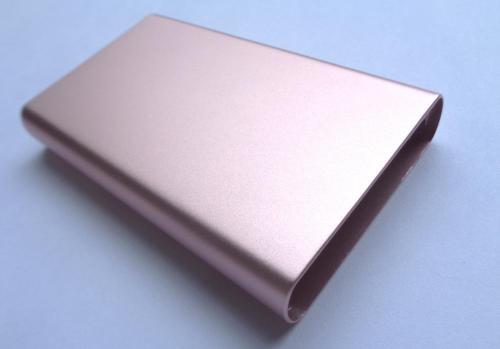

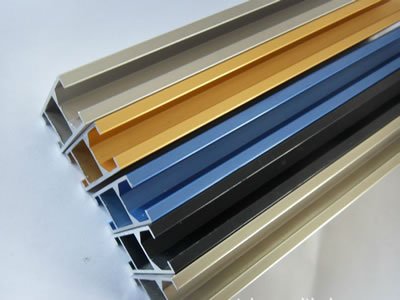

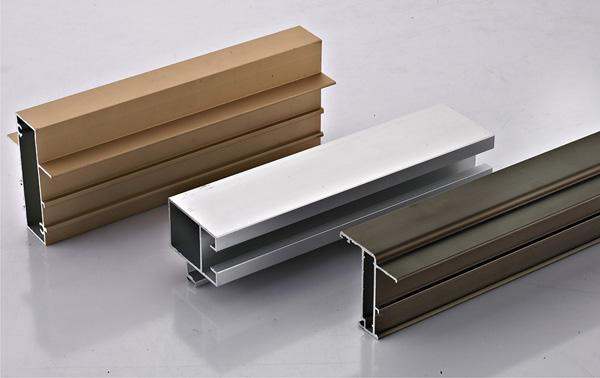

對于裝飾性陽極氧化，對鋁及鋁合金材質(zhì)的要求就較高。一般只有純鋁、包鋁、鋁鎂、鋁錳合金才能染著較鮮艷的色彩。而對于含硅、鐵較高的合金，因所得氧化膜顏色較暗而只能染較深的顏色。鋁及鋁合金零件進(jìn)行裝飾性陽極氧化時，在選材上應(yīng)注意以下幾點：

對于要求鏡面狀態(tài)表面的零件，必須選擇鋁含量高于99.99%的高純度鋁或5A66鋁鎂合金。零件經(jīng)化學(xué)或電化學(xué)拋光后進(jìn)行硫酸陽極氧化可得到無色、透明、光亮的膜層，可染著上各種鮮艷的色彩。

對于要求表面光亮度比上面低一些的零件，可以選用含鋁量高于99.9%的工業(yè)高純鋁和LT65、LT67的鋁鎂合金。

對于一般裝飾要求的零件，對鋁材中其他成分及其雜質(zhì)有一zui大允許含量要求，其中zui好選用鋁鎂合金。

選用鋁材時，還應(yīng)注意：

1)選用的鋁材表面不應(yīng)有嚴(yán)重的劃傷，組織缺陷和夾雜。它們會影響氧化膜層的外觀和抗蝕性。

2)某些鋁合金應(yīng)使用合理的規(guī)范進(jìn)行熱處理。晶粒的大小對氧化膜的結(jié)構(gòu)和性能有一定影響。粗大的晶粒在氧化過程中反應(yīng)不均勻，常出現(xiàn)橘皮狀外觀。因此，一般均希望鋁材有較細(xì)的晶粒結(jié)構(gòu)。

選用氧化設(shè)備時，還應(yīng)注意：

選用硬質(zhì)氧化電源時，建議使用高頻硬質(zhì)氧化電源水冷型，因輸出波形為方波，且節(jié)能效果明顯上膜速度快，建議使用。
